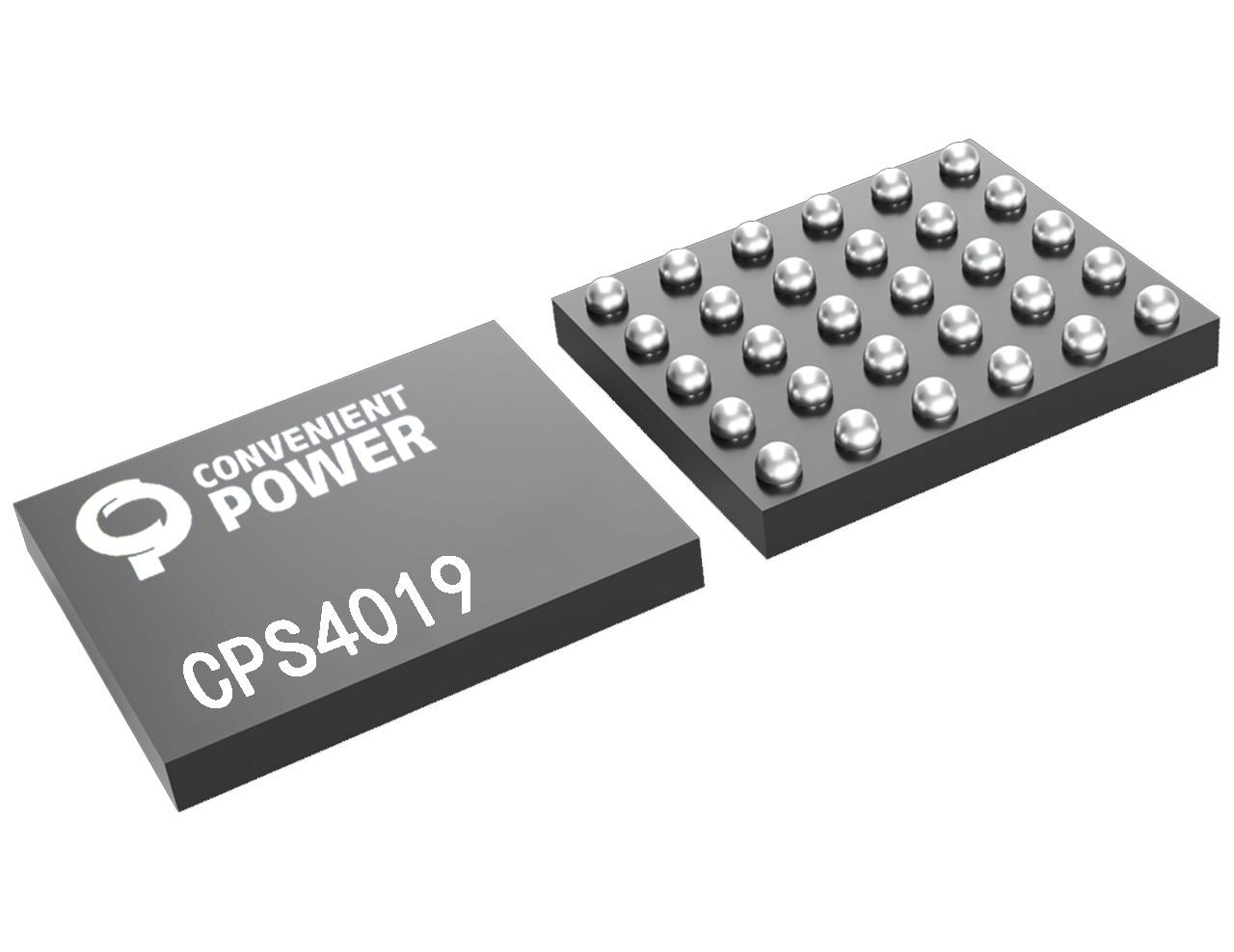

CPS4019
应用
手机配件
TWS机壳无线充电
其他WPC兼容接收设备
CPS4019是一款高效、符合Qi标准的单芯片无线充电Rx。它在Rx模式下支持高达5W的应用。 该设备可接收来自无线充电发射器(Tx)的电磁波，并将其整流输出为恒定直流电压。它可为系统负载或电池提供电力。 调制和控制电路可用于与Tx的双向带内通信。
| Part Number | CPS4019 | |
|---|---|---|
| Rx Mode | Output Power (W) | 5 |
| AC/VRECT AMR (V) | 20 | |
| Vout Max (V) | 9 | |
| lout Max (A) | 1.1 | |
| Current Sensing | Internal | |
| Tx Mode | Max Power (W) | - |
| Digital | Core | 8-bit |
| Memory | 16k MTP/ 2k SRAM | |
| Package | WLCSP-30 | |
Rx模式下支持高达5W (WPC 1.3 BPP和专有协议)
集成嵌入式核心和MTP，SRAM
全同步整流器低RDS_ON
超低差线性(LDO)稳压器与可编程输出电压与20mV步进
Ping探测器功能
两个通用I/O引脚
具有I2C接口，可用于系统配置和定制
全面的保护： 整流器过压保护(OVP) ，主LDO过电流保护(OCP) ，过温保护(OTP)
WLCSP-30封装，符合RoHS，无卤和无铅标准
