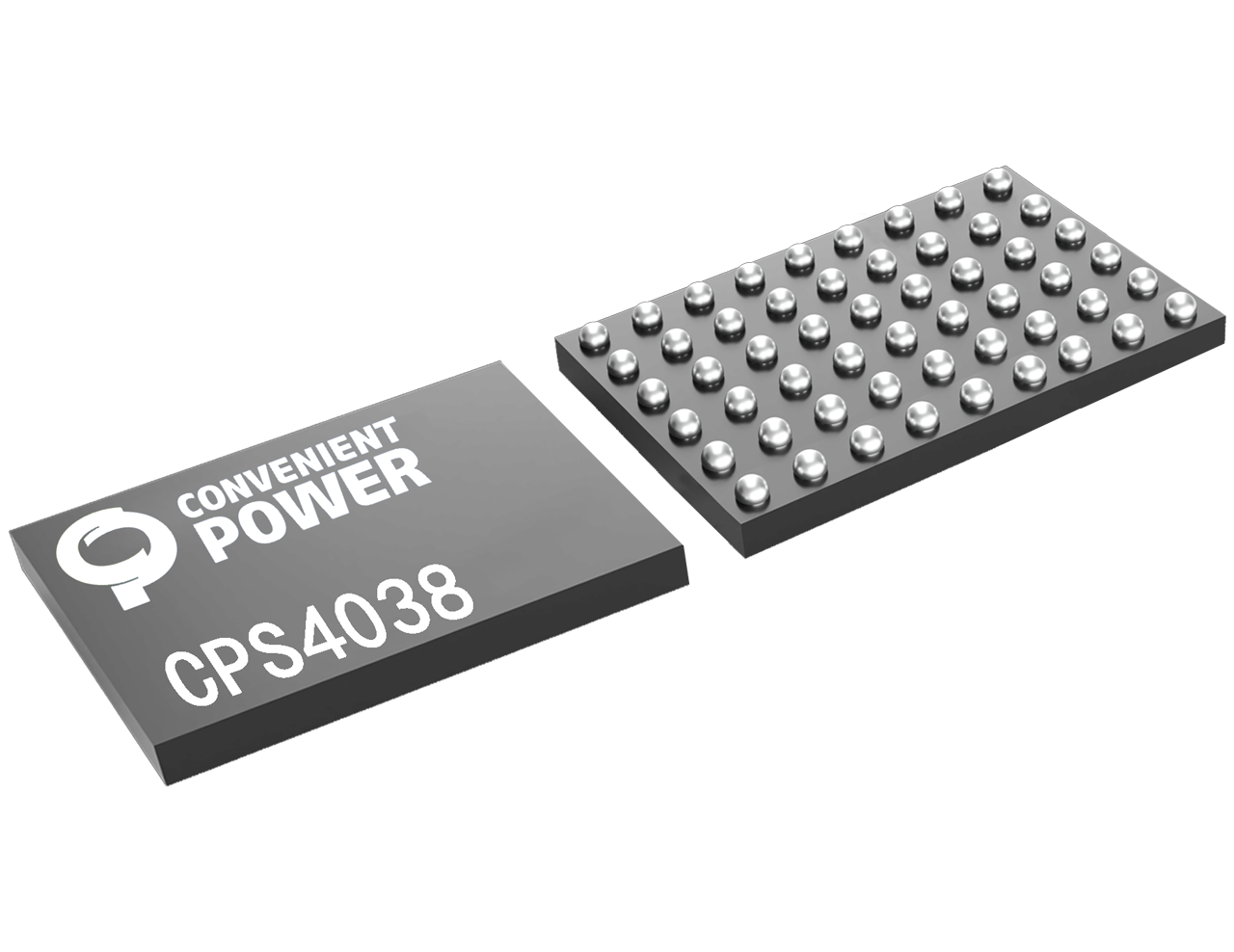

CPS4038
应用
手机
可穿戴设备
配件
CPS4038是一款符合WPC1.3标准的无线充电Rx。 CPS4038集成了一个同步全桥整流器，一个低差调节器和一个用于控制和通信的微控制器单元(MCU)。 该设备从兼容WPC的无线充电Tx接收电波，并提供高达40W的输出功率，可作为移动或消费设备充电器的电源。
| Part Number | CPS4038 | |
|---|---|---|
| Rx Mode | Output Power (W) | 40 |
| AC/VRECT AMR (V) | 26 | |
| Vout Max (V) | 20 | |
| lout Max (A) | 2 | |
| Current Sensing | Internal | |
| Tx Mode | Max Power (W) | 10 |
| Digital | Core | 32-bit |
| Memory | 24k MTP/ 8k SRAM | |
| Package | WLCSP-54 | |
Rx模式支持40W (BPP, EPP和厂家私有)，Tx模式支持10W (BPP和厂家私有）
嵌入式核心和片上MTP ROM和SRAM
WPC 1.3兼容无线充电TRx
全同步整流器/逆变器低RDS_ON
2对通信信道为ASK调制，独立控制
超低压差线性(LDO)稳压器，可编程输出电压12mV步进
通用I/O (GP)引脚和开漏(OD)引脚
支持I2C接口，用于系统配置和定制
全面的保护：12位ADC用于全面的输入和输出功率监测，整流器过电压保护(OVP)，整流器过流保护(AC OCP)，主LDO过电流保护(OCP)，过温保护(OTP)
WLCSP-54封装符合RoHS，无卤和无铅标准
