CPS5801
应用
可穿戴设备
便携式配件
智能手机和平板电脑
CPS5801是一款专用的单芯锂离子电池保护芯片，集成了一个充电泵和一对MOSFET驱动器，用于高侧充放电FET控制。它监测电池电压并执行过压(OV)，欠压(UV)保护。它还通过检测高侧电流感应电阻的压降来执行过流充电(COC)，过流放电(DOC)和短路(SC)保护。当OV或COC发生时，CPS5801强制关闭充电FET，使电池无法充电; 当UV, DOC或SC发生时，CPS5801强制放电场效应管关闭以禁用电池放电。
| Part Number | CPS5801 | |
|---|---|---|
| Cell Number | 1 | |
| Protectior MOSFETs Position | High-side | |
| Supported Protections | OV | 4.2V - 4.7V 5mV/step |
| UV | 2.05V - 3.3V 25mV/step | |
| COC | -99mV - -4mV 1mV/step | |
| DOC | 4mV - 99mV 1mV/step | |
| SC | 20mV, 30mV, 40mV, 60mV, 90mV, 120mV, 160mV, 200mV | |
| OV Charge | Disable | |
| Package | WLCSP-8 | |
支持过电压(OV)，欠压(UV)，充电过流(COC)，放电过流(DOC)，短路(SC)保护的阈值和延迟时间调节(由EFUSE位设置):
集成一个充电泵和一对高侧MOSFET驱动器，用于n通道MOSFET的充放电控制
采用高侧感应电阻进行电流检测
支持0V电池禁止充电
支持FET禁用模式
2种电源模式，优化电流消耗 ：主动模式:< 8µA@Typical ，待机模式:< 0.1uA@Typical

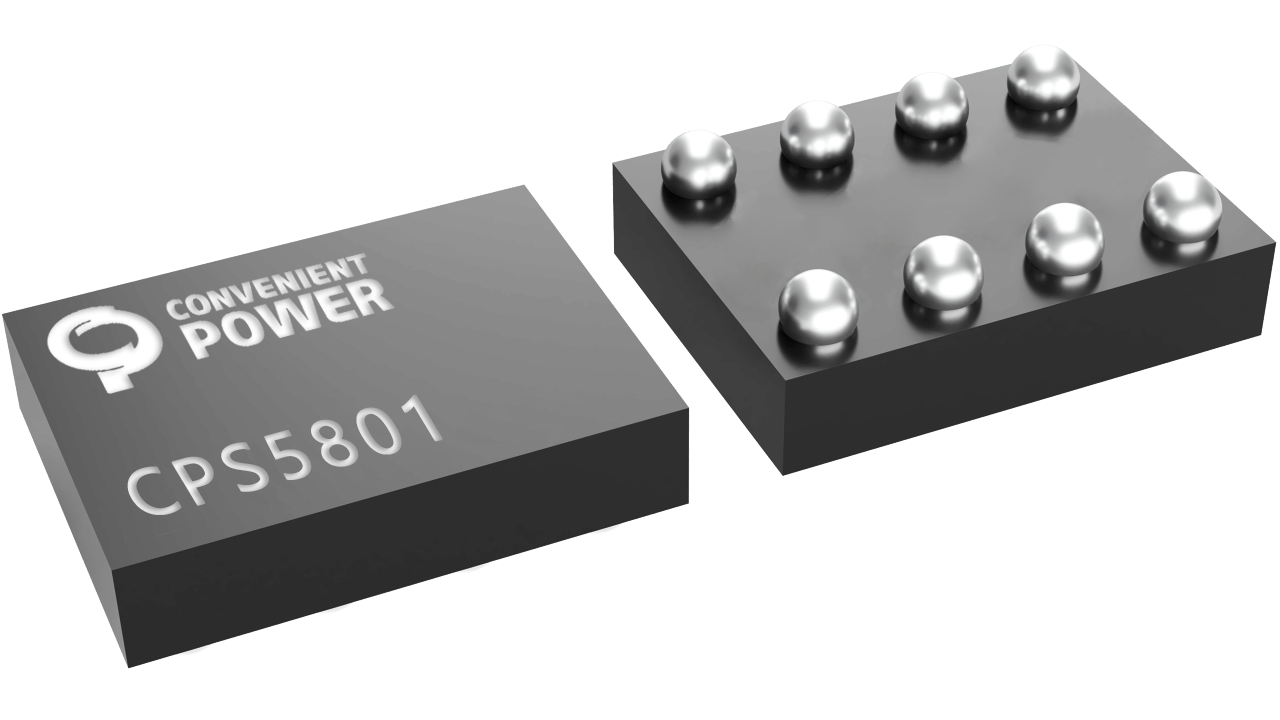

封装:WLCSP-8 (1.665mm × 1.065mm)
