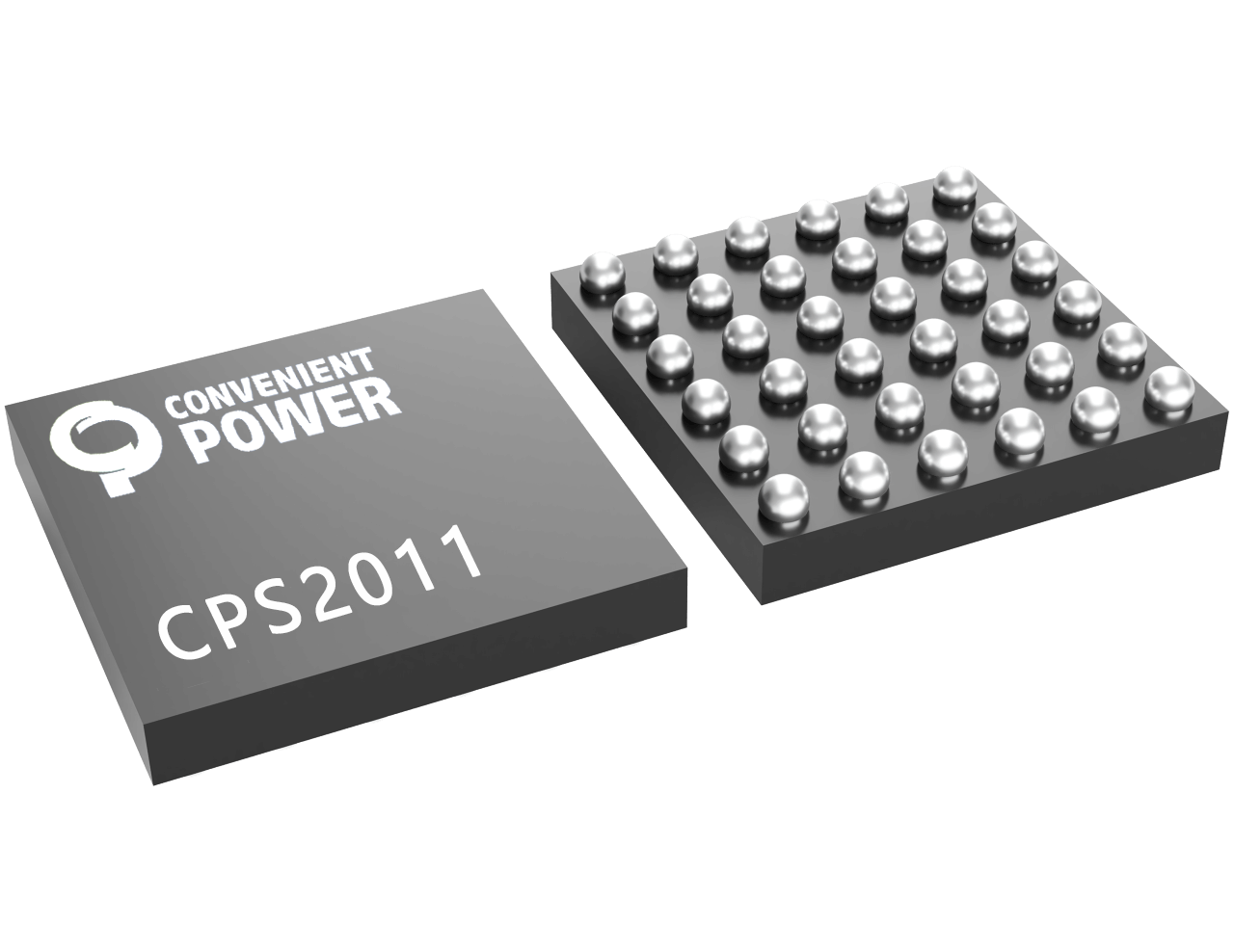

CPS2011
应用
无线充电设备
智能手机
便携式设备
平板电脑
CPS2011是一款适用于单节锂电池应用的快充芯片，可支持UFCS融合快充，采用双相开关电容架构。芯片集成2:1开关电容充电和1:1旁路直充两种模式，2:1开关电容充电模式下的最大充电电流可达7A，单颗芯片可满足市面上35W快充需求。CPS2011且具备优异的充电效率，在2:1开关电容充电模式下，输出4.4V/4A场景下的实测效率可达97.8%。芯片同时集成了全方位的保护机制，确保充电安全可靠。
| Part Number | CPS2011 | |
|---|---|---|
| Vin Range | 3.3~12V | |
| Abs. Max Vin | 22V | |
| Vout Range | 3~5.5V | |
| Max Iout | 7A | |
| Topology | 2:1 Charger | |
| Support Bypass Mode | √ | |
| ADC | √ | |
| Other Feature | UFCS PHY | |
| Package | WLCSP-36 | |
输入电压:3.3V-12V
效率:4V/4A效率97.5%; 4V/5A 97%
可编程开关频率 : 200kHz – 1500kHz
输入过压保护(VBUSOVP)，输入过流保护(IBUSOCP)，输入欠电流保护(IBUSUCP) ，输出过流保护(VBATOCP) ，输出过压保护(VBATOVP)
具有I2C接口，同时支持1.2V/1.8V上拉电平。
具有电池充电电压调节回路和电池充电电流调节回路过
精确的5通道12位ADC
DP/DM可用于UFCS协议(PHY)
WLCSP-36封装2.73mm x2.73mm (0.25mm ball，0.4mm pitch)
