CPS5201
应用
TWS盒子
单电池充电应用
CPS5201是一款高度集成的单芯片PMIC，包括一个过压保护电路，一个Switch Charger和一个Boost电路。 其输入耐压为30V， 开关充电器可支持最大1.1A充电电流。Boost可支持5V/0.5A输出。
CPS5201具有超低待机电流，支持便携式设备。 它非常适用于TWS耳机充电盒以及其他1单元锂电池应用。CPS5201全集成保护包括母线过压、过温、过流保护和温度控制调节回路。此外，CPS5201还具有LED指示灯功能。
| Part Number | CPS5201 | |
|---|---|---|
| Vin Range | 4.4~5.5V | |
| Abs. Max Vin | 30V | |
| Wireless Rx | N/A | |
| Battery Cell | 1 | |
| Max Charge Current | 1.1A | |
| Topology | Buck | |
| NTC | √ | |
| Safety Timer | √ | |
| Package | QFN-16 | |
集成OVP，开关充电器和升压
超低待机电流2.5uA, 5V 低IQ 4uA
连续充电电流可达1.1A，Boost最大输出能力:5V/0.5A
升压效率可达95%
双Boost输出端口
低RDS(on) FET
最低额外组件要求
自动负载检测
具有母线过压/过流保护，电池过压保护，过温保护，支持热停机

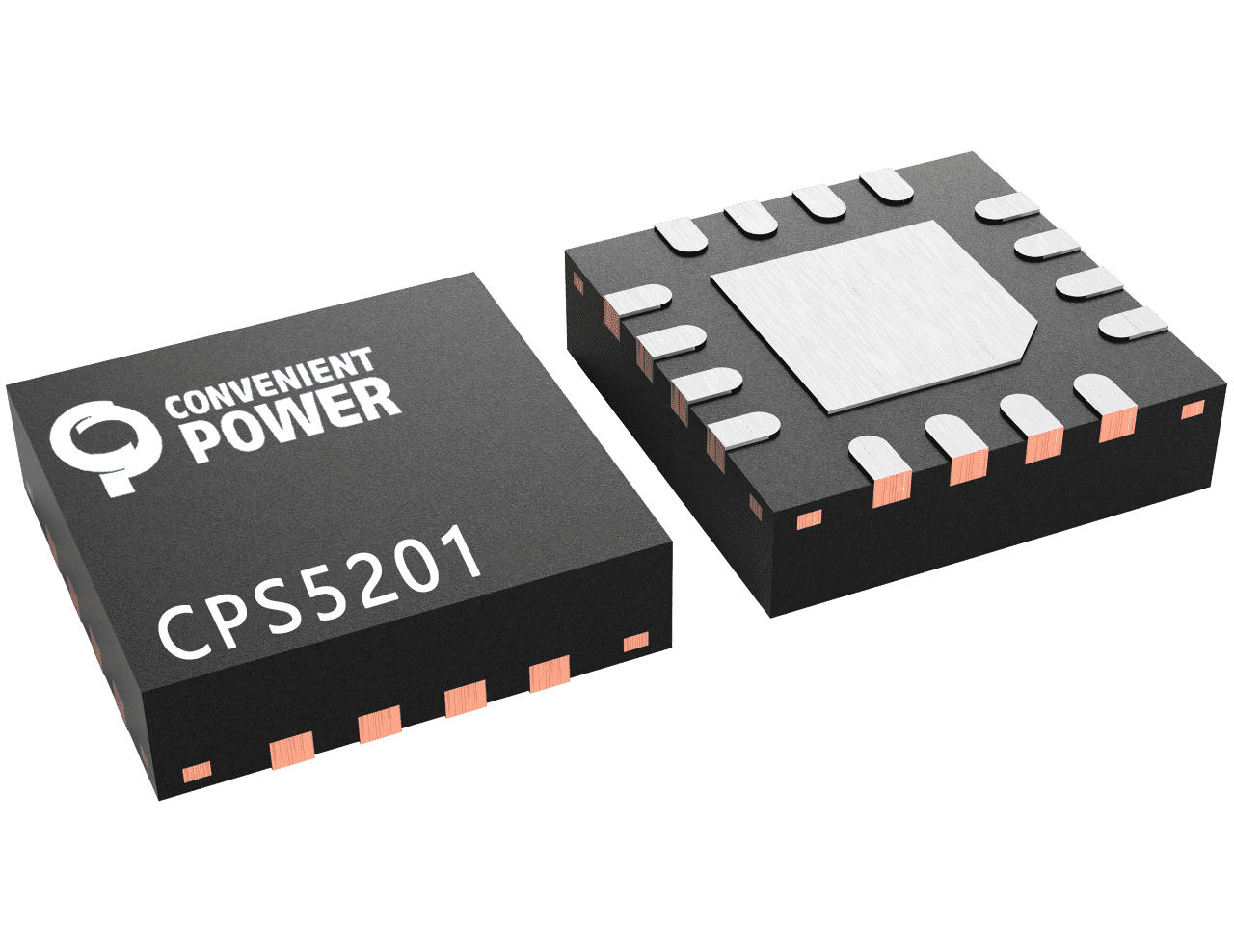

QFN-16 3mmx3mm封装，RoHS、无卤素、无铅
