CPS5211
应用
TWS盒子
单电池充电应用
无线和VBUS充电
CPS5211是一款高度集成的单芯片PMIC，用于VBUS和无线充电Rx，Switching charger和Boost。 CPS5211自动判断输入源，选择VBUS或无线充电。 其输入具有15V容限，可支持最大1A充电电流，减少充电时间。 Boost可支持5V/0.5A输出。
| Part Number | CPS5211 | |
|---|---|---|
| Vin Range | 4.4~5.5V | |
| Abs. Max Vin | 15V | |
| Wireless Rx | 5W | |
| Battery Cell | 1 | |
| Max Charge Current | 1A | |
| Topology | Buck | |
| NTC | √ | |
| Safety Timer | √ | |
| Package | QFN-28 | |
集成OVP，switching charger和升Boost
兼容WPC 1.2.4
超低待机电流
5uA升压电源电流
充电电流可达1A
最大升压能力:5V/0.5A
增压效率优化<100mA
低RDS(on) FET
最少额外组件要求
自动负载检测
VBUS过压/电流保护
NTC功能

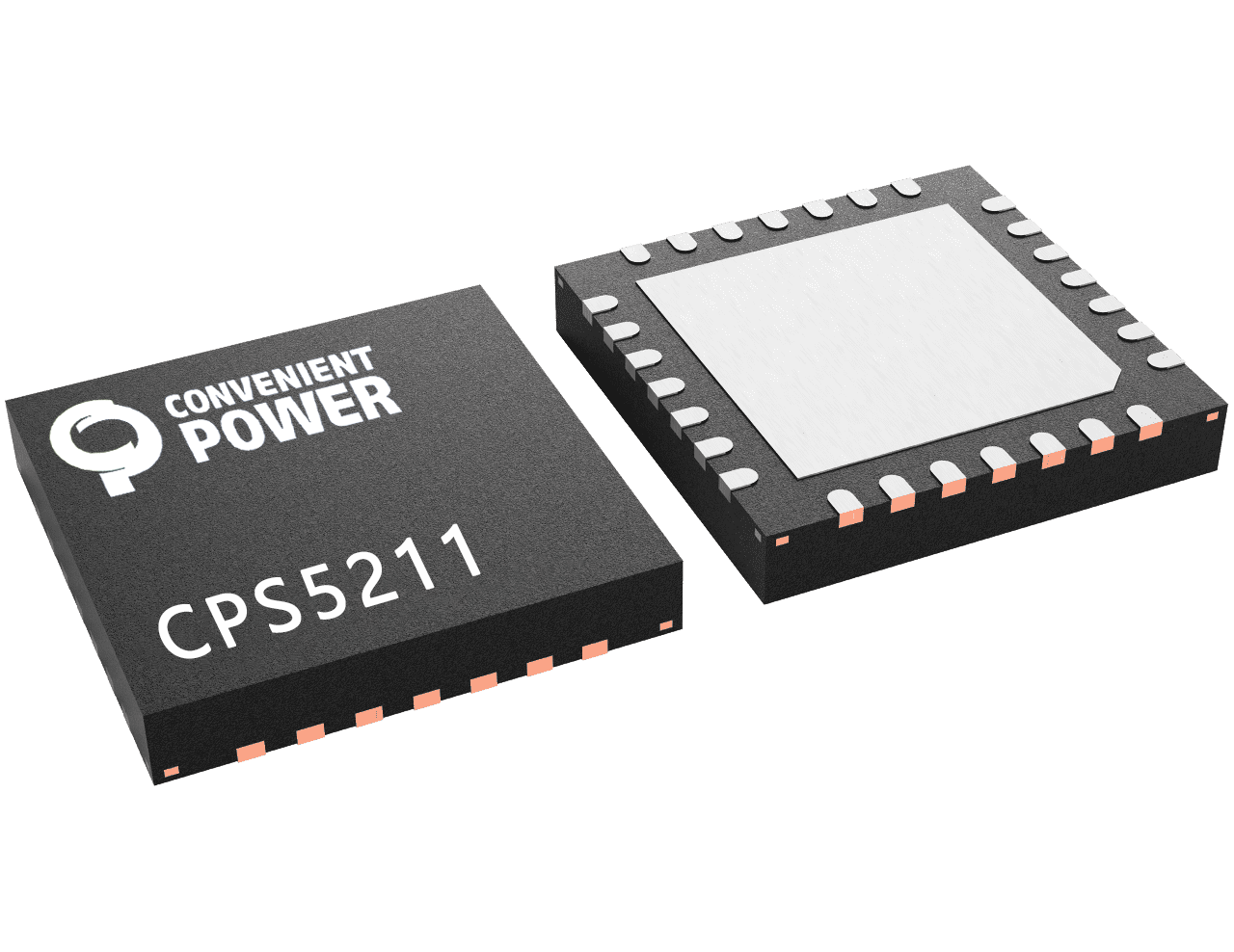

QFN28 4mmx4mm封装
符合RoHS，无卤素和无铅标准
