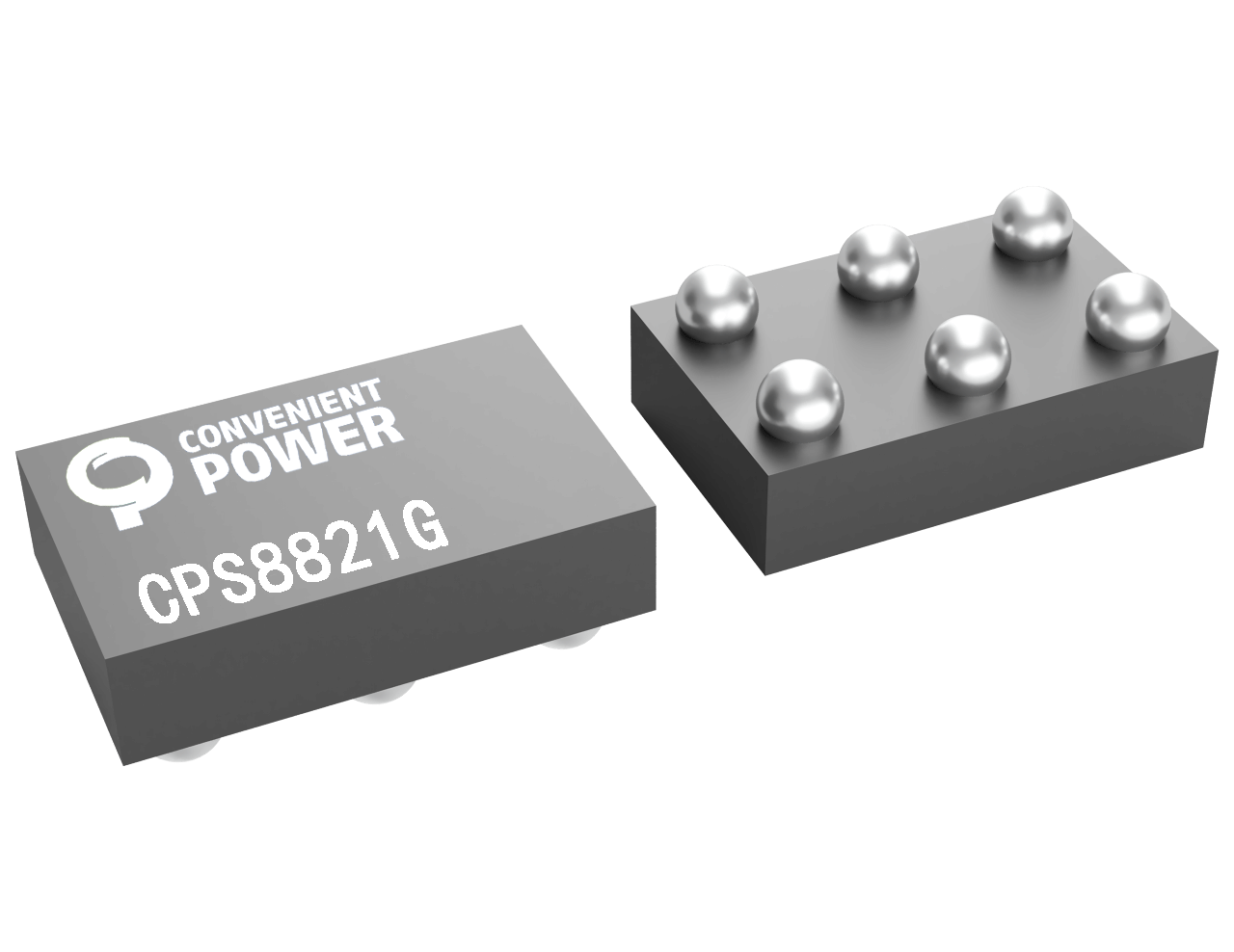

CPS8821G
应用
无源USB Type-C线缆
CPS8821G是一个电子标签，适用于无源和有源全功能USB Type-C电缆。 该IC支持针对SOP '和SOP '的结构化VDM发现身份命令，它能够协助供受电设备确定电缆特性即载流能力，生产供应商，USB信号传输速度等信息。
| Part Number | CPS8821G | |
|---|---|---|
| CC Voltage | 33V | |
| VCONN Voltage | 33V | |
| VCONN Power | 2.75 - 5.5 V | |
| Thunderbolt Support | √ | |
| USB-IF TID | TID9160/XID8840 | |
| Protocols | USB 4.0 PD3.1/雷电3 | |
| Package | WLCSP-6 | |
USB Type-C 2.1, PD3.1, Thunderbolt 3, USB4兼容
支持SOP
通过VCONN源进行身份验证
电源供给2.7 - 5.5V
VCONN和VCC范围为-0.3 - 33V
集成VCONN ISO二极管和Ra
可通过CC进行电缆内多OTP编程
在VCONN1/2和CC引脚上具有高直流容忍度和VBUS短路保护。
高压引脚上有8kV ESD。
环境温度范围-40 - 85˚C
DFN-8L 2mm × 2mm 封装
