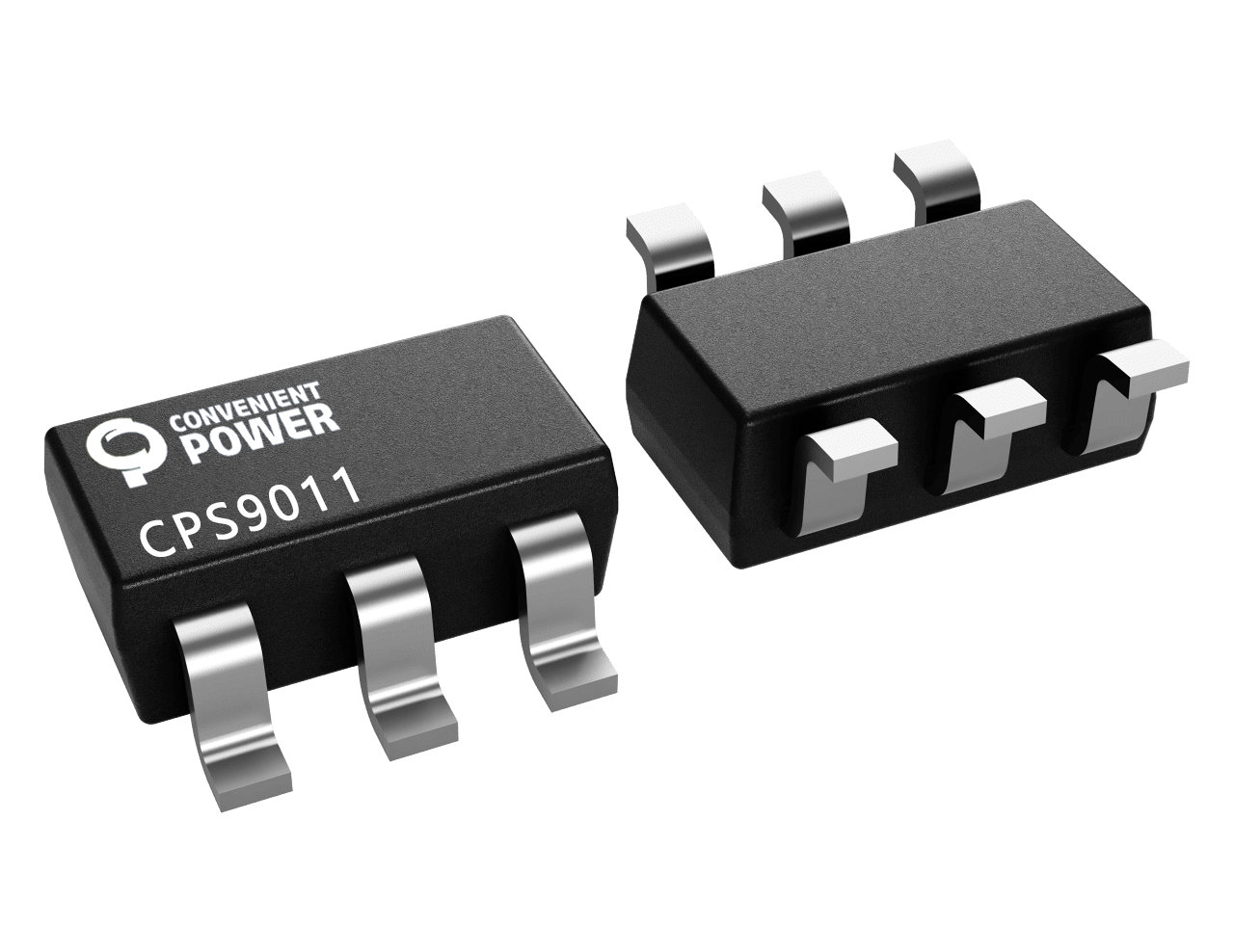

CPS9011A
应用
智能手机和平板电脑
AC-DC适配器
CPS9011A是一款先进的PWM控制器，是专为高功率密度宽电压输入情况设计的offline flyback控制器。CPS9011X可在high line以QR模式运行，在low line以CCM模式运行。CPS9011X还集成了专有的波谷锁电路，波谷锁数可由客户选择
| Part Number | CPS9011A | |
|---|---|---|
| Standby Power | 75mW | |
| VDD_Max | 80V | |
| Control Mode | CCM/QR | |
| Fsw_Max | 85KHz CCM / 110K QR | |
| HV_Start Up | × | |
| X-Cap Discharge | × | |
| LPS | √ | |
| Protection | Ext-OTP、BI/BO、OVP、UVP、OLP、VDD UVLO/OVP etc. | |
| Package | SOT23-6 | |
77V VIN过电压保护
多模式PWM/PFM/Burst 控制
在轻载和空载状态下以绿色模式运行
频率抖动改善EMI
带内部斜率补偿的电流模式控制
多重保护:VIN OVP/UVP/OVP/UVP, Brown-In/Out, SD, OLP, OCP和CS Open保护
SOT23-6封装
符合RoHS，无卤素和无铅标准
