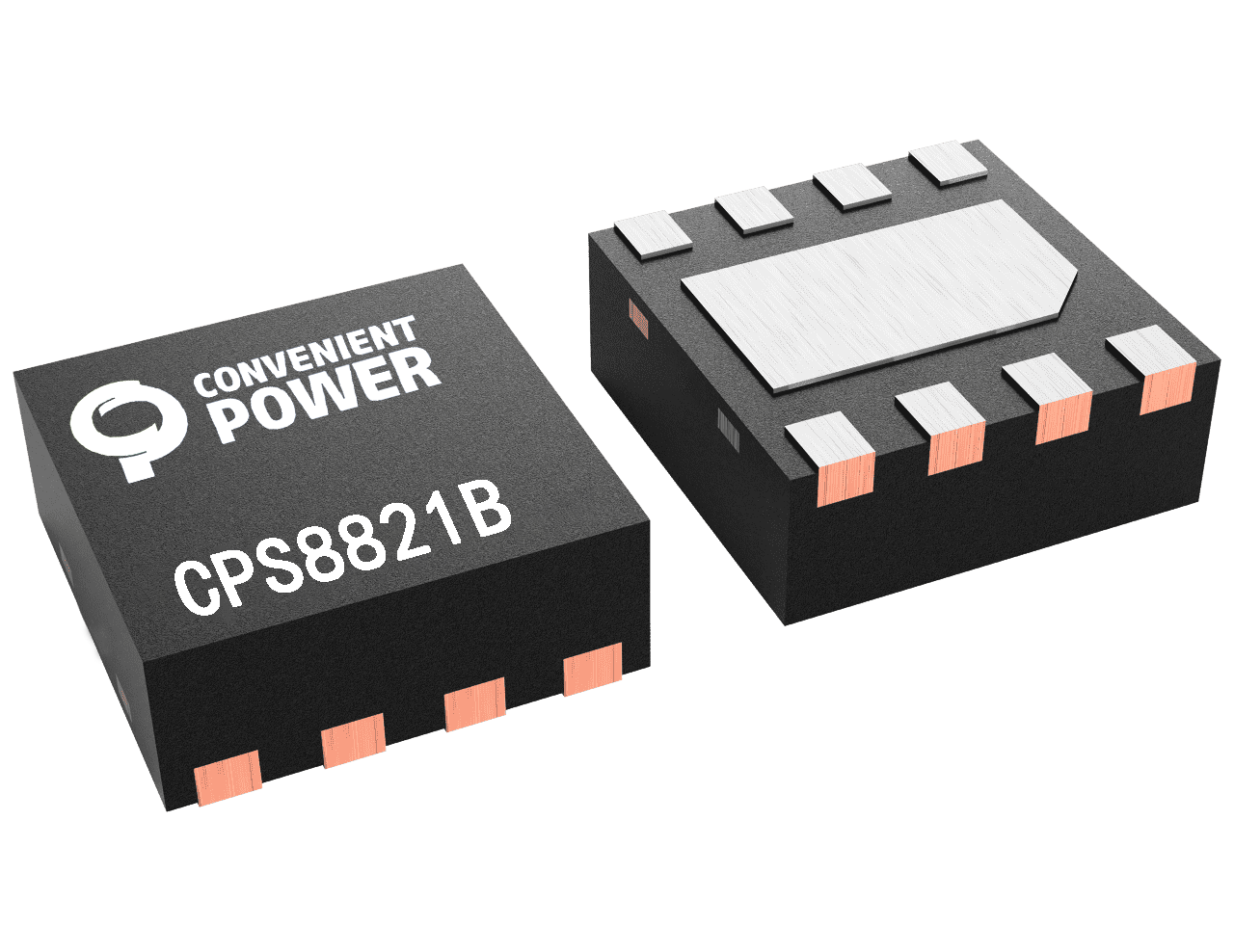

CPS8821B
应用
无源USB Type-C线缆
该芯片是USB Type-C无源电缆的电子标记，具有极低的BOM成本，使电缆结构更加紧凑，定制数据可以存储在MTP中。
| Part Number | CPS8821B | |
|---|---|---|
| CC Voltage | 33V | |
| VCONN Voltage | 33V | |
| VCONN Power | 2.75 - 5.5 V | |
| Thunderbolt Support | √ | |
| USB-IF TID | TID4244/XID8836 | |
| Protocols | USB 4.0 PD3.0/PD2.0/雷电4 | |
| Package | DFN-8 | |
支持Thunderbolt 3和USB4(TID:4244) USB PD3.0 2.0兼容
极低的BOM成本
集成ISO二极管
集成LDO和振荡器
用于定制数据的嵌入式MTP
通过CC进行有线MTP编程
可基于I2C的编程和调试
在VCONN1/2和CC引脚上具有高直流容忍度和VBUS短路保护
环境温度范围-40 - 85˚C
VCONN和VCC范围为-0.3 - 33V
DFN-6L 2mm × 2mm, DFN-8L 2mm × 2mm和CSP-6L 1.06mm × 1.43mm 三种封装
