CPS8852
应用
充电宝
便携设备
CPS8852是一款高度集成的USB Power Delivery 3.0 DRP控制IC，它还支持其他基于DP/DM的充电协议，如BC1.2, QC2.0, QC3.0+等。主要用于移动电源，带PD协议的各类终端、无线充电宝，多口线材等。CPS8852可以通过I2C和CC线更新固件，便于通过Type-C口更新系统软件控制需求。
同时，CPS8852集成了无线充解调功能，搭配无线充TX IC，可以实现高性价比的磁吸无线充方案。
CPS8852集成了Vsys、OVP和OTP等各类保护方案。
| Part Number | CPS8852 | |
|---|---|---|
| Port | DRP Type C/A | |
| CC1/2 DP/DN Voltage | 30V | |
| CC/CV loop | × | |
| Load Switch | NFET | |
| Current Sense | × | |
| VCONN Power | √ | |
| Feedback | I2C/PWM | |
| Protocols | PD3.0&PPS&QC Optional DM DP Protocols | |
| Package | QFN-32 | |
支持Type-C DRP协议可作为Sink或者Source
输入电压范围4.0V ~ 24V; CC通道30V耐压
休眠模式下的低静止电流< 60uA
支持DRP PD 3.0、BC1.2、QC2.0、QC3.0+等
可通过CC升级固件
VBUS到CC短路保护
集成ARM内核，48kB Flash, 8k SRAM
支持I2C接口，支持多个I/O
10通道，10位ADC
6通道PWM输出，4通道PWD输入
集成8M RC振荡器和锁相环
可编程调节VSYS OVP阈值

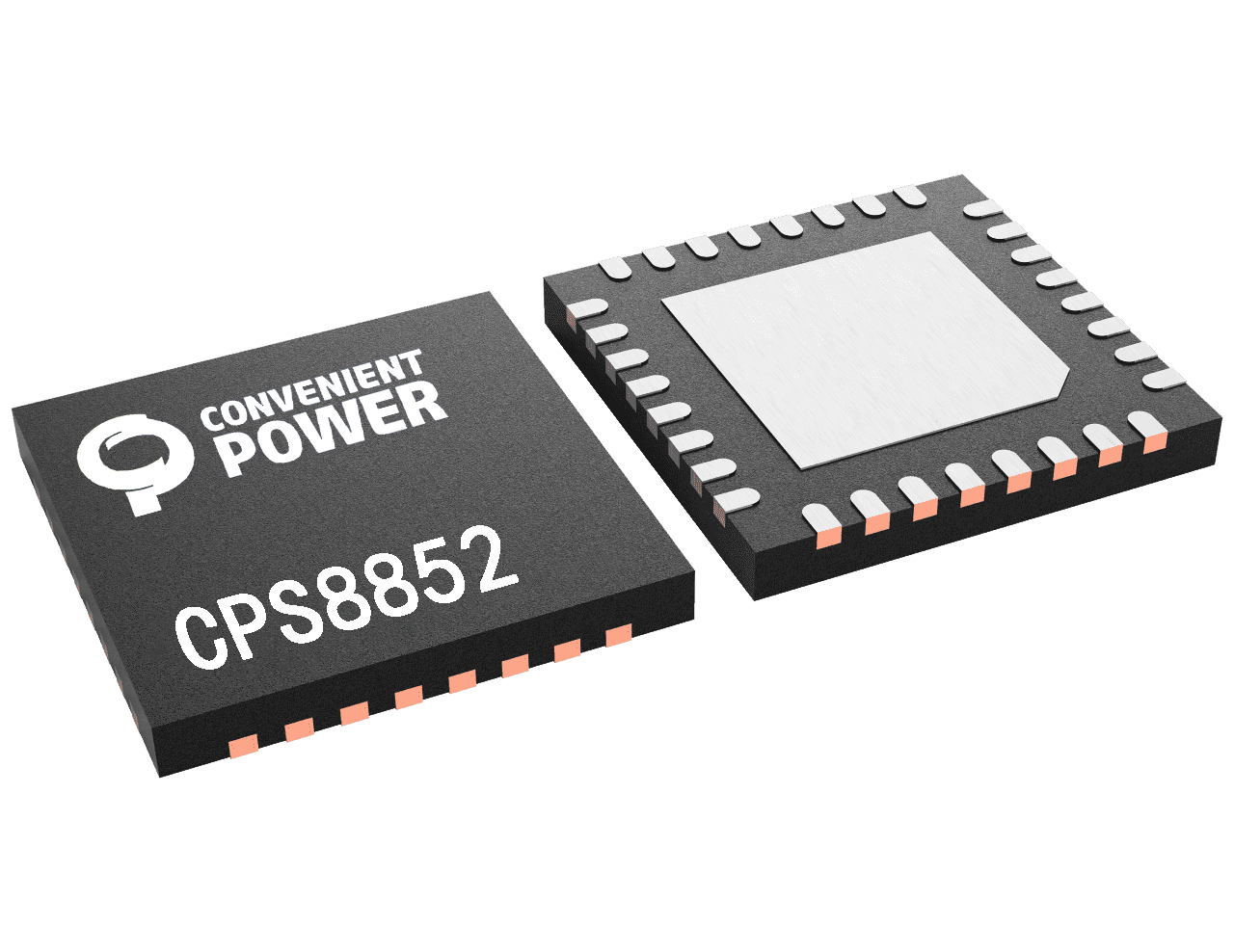

QFN-32 封装，RoHS，无卤、无铅
